毛细管流变仪实验中，不同长径比的口模该怎样选择

毛细管流变仪基本原理与口模作用

毛细管流变仪是一种用于测定热塑性聚合物熔体流变性能的重要设备。其工作原理是：物料在电加热的料桶中被加热熔融，料桶下部安装有特定规格的毛细管口模(直径通常为0.25～2mm，长度为0.25～40mm)。温度稳定后，料桶上部的料杆在驱动马达带动下以一定速度将物料从毛细管口模挤出。通过测量毛细管口模入口处的压力，结合已知的速度参数、口模和料桶参数以及流变学模型，可以计算出在不同剪切速率下熔体的剪切粘度‌。

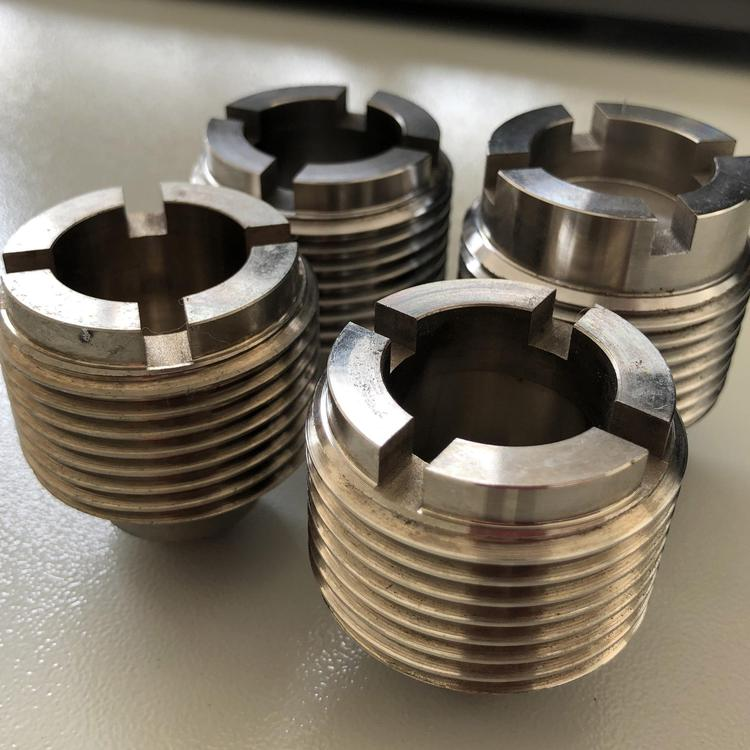

口模在毛细管流变仪中扮演着关键角色，它决定了熔体流动的几何条件，直接影响剪切速率和剪切应力的计算。通过观察挤出物的直径和外观，或在恒定应力下调整毛细管的长径比，可以深入探究熔体的加工行为‌。

长径比对实验结果的影响

长径比(L/D)是毛细管流变仪实验中一个至关重要的参数，它定义为口模长度(L)与直径(D)的比值。长径比对实验结果有以下主要影响：

1.入口压力效应‌：长径比越大，入口压力效应越小。当长径比≥40时，可不进行Bagley校正‌。这是因为长径比增加时，流动过程中的压力损失主要发生在口模内部，而非入口区域。

2.制造工艺限制‌：虽然理论上长径比越大越好，但制造大长径比的口模工艺困难。目前市场上最大长径比的口模为40‌。

3.实验适用性‌：不同材料需要不同的长径比。例如，研究玻纤增强聚丙烯流变行为时，通常选择长径比为30:1的口模‌。

不同长径比口模的选择原则

选择合适的长径比口模需要考虑以下因素：

1.材料特性‌：

.对于高粘度材料，可能需要较小的长径比以减少压力需求

.低粘度材料可以使用较大的长径比以获得更精确的数据

2.实验目的‌：

.研究熔体流动行为：通常选择长径比30:1的口模

.需要精确测量粘度且不考虑入口效应：选择长径比40:1的口模(如果设备支持)

3.标准推荐‌：

.一般聚合物研究：长径比20:1是常见选择‌

.需要精确数据且不考虑成本：尽可能选择最大可用长径比

4.其他考虑因素‌：

.温度控制精度(应优于±0.2℃)‌

.压力传感器分辨率(高分辨率可获得更精确数据)‌

.实验重复性(同一试样连续测量3次，相对标准偏差应≤1%)‌

实际操作建议

1.口模准备‌：确保口模清洁无损伤，安装时注意密封性，防止熔体泄漏。

2.温度控制‌：实验前充分预热，使口模和料桶达到设定温度并保持稳定。

3.数据采集‌：对于不同长径比的口模，可能需要调整数据采集频率和压力传感器量程。

4.结果分析‌：使用不同长径比口模获得的数据可能需要不同的校正方法，特别是当长径比小于40时，需要考虑Bagley校正。

5.安全注意事项‌：高温操作时需佩戴防护装备，避免接触高温部件。

通过合理选择不同长径比的口模，可以获得更准确、更全面的材料流变性能数据，为材料配方设计、工艺优化和质量控制提供科学依据。
