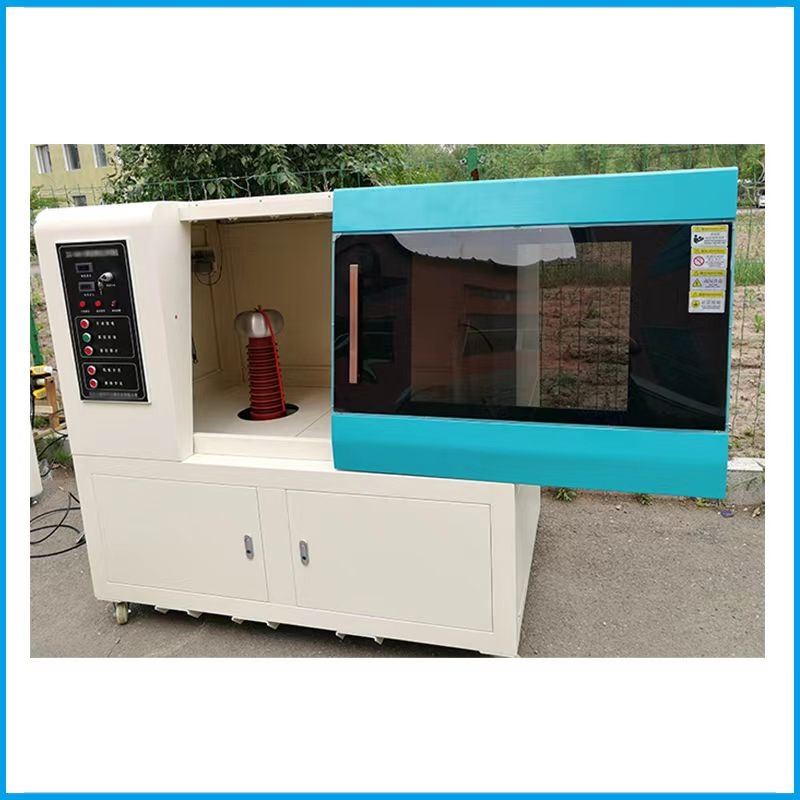

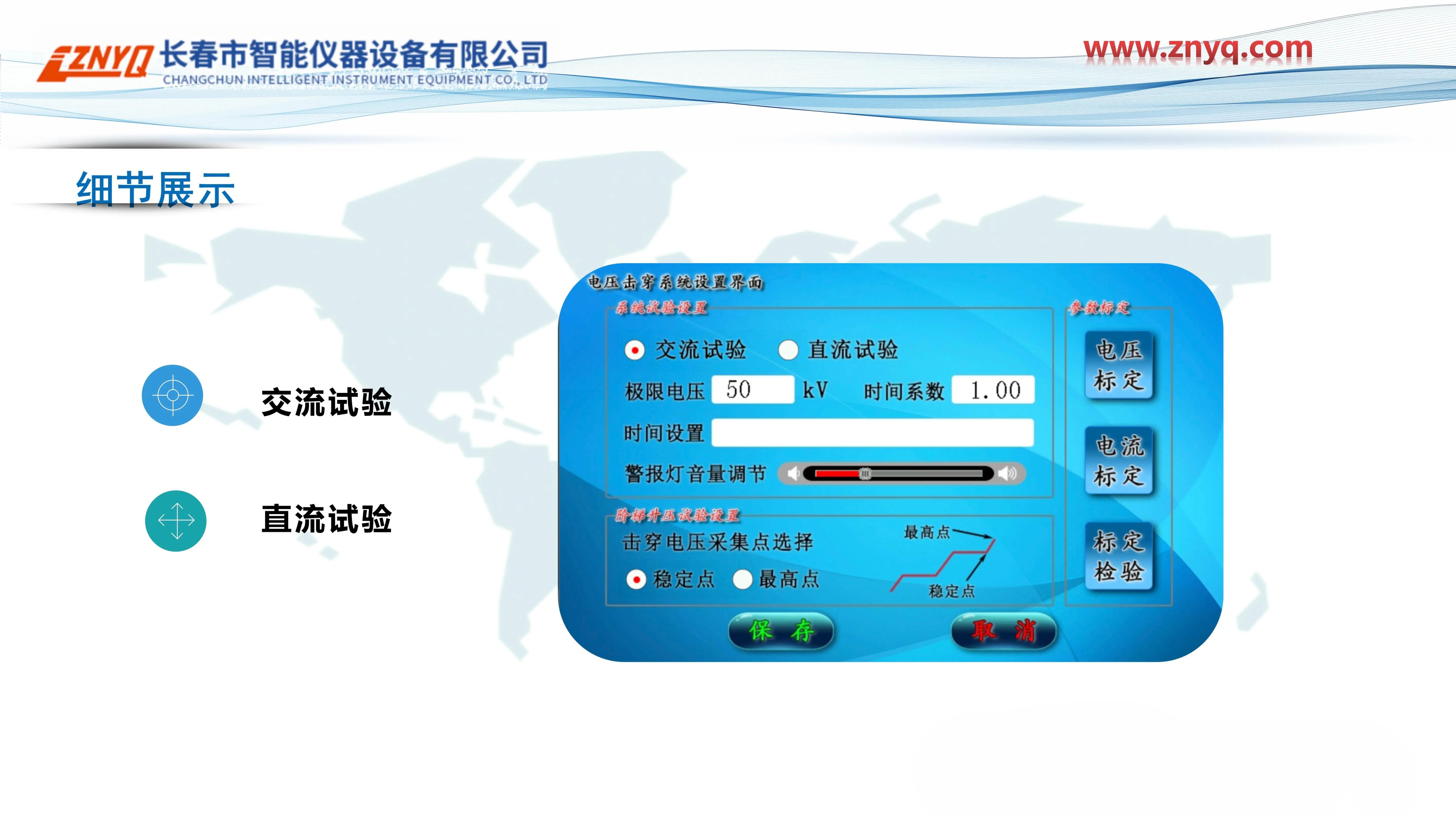

电压击穿试验仪GJW-100D主要适用于固体绝缘材料如电线套管、树脂和胶、漫渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试，电压击穿强度试验仪采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

电压击穿试验仪GJW-100D主要适用于固体绝缘材料如电线套管、树脂和胶、漫渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试，电压击穿强度试验仪采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

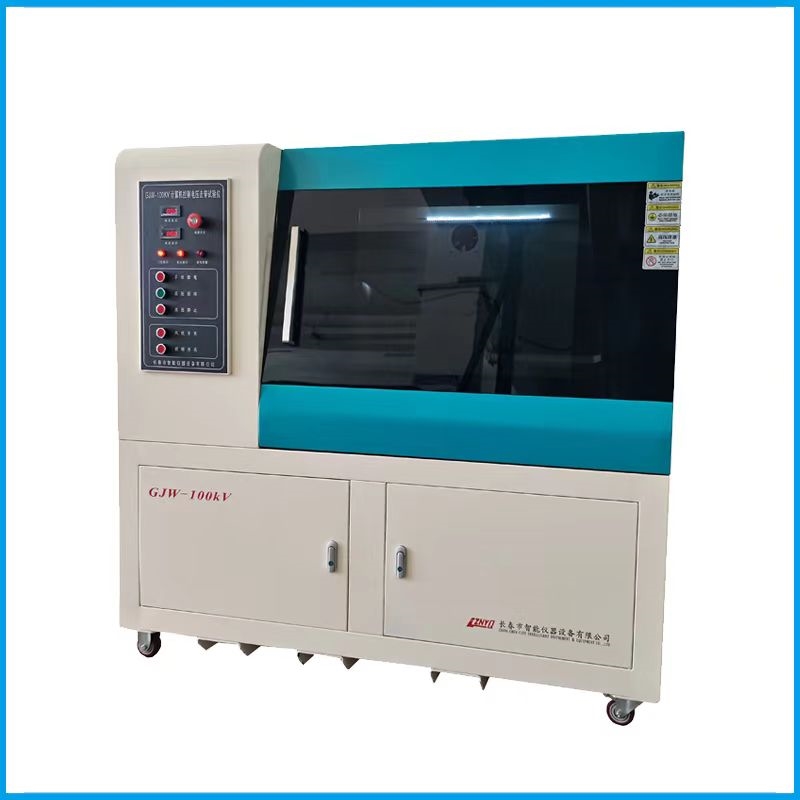

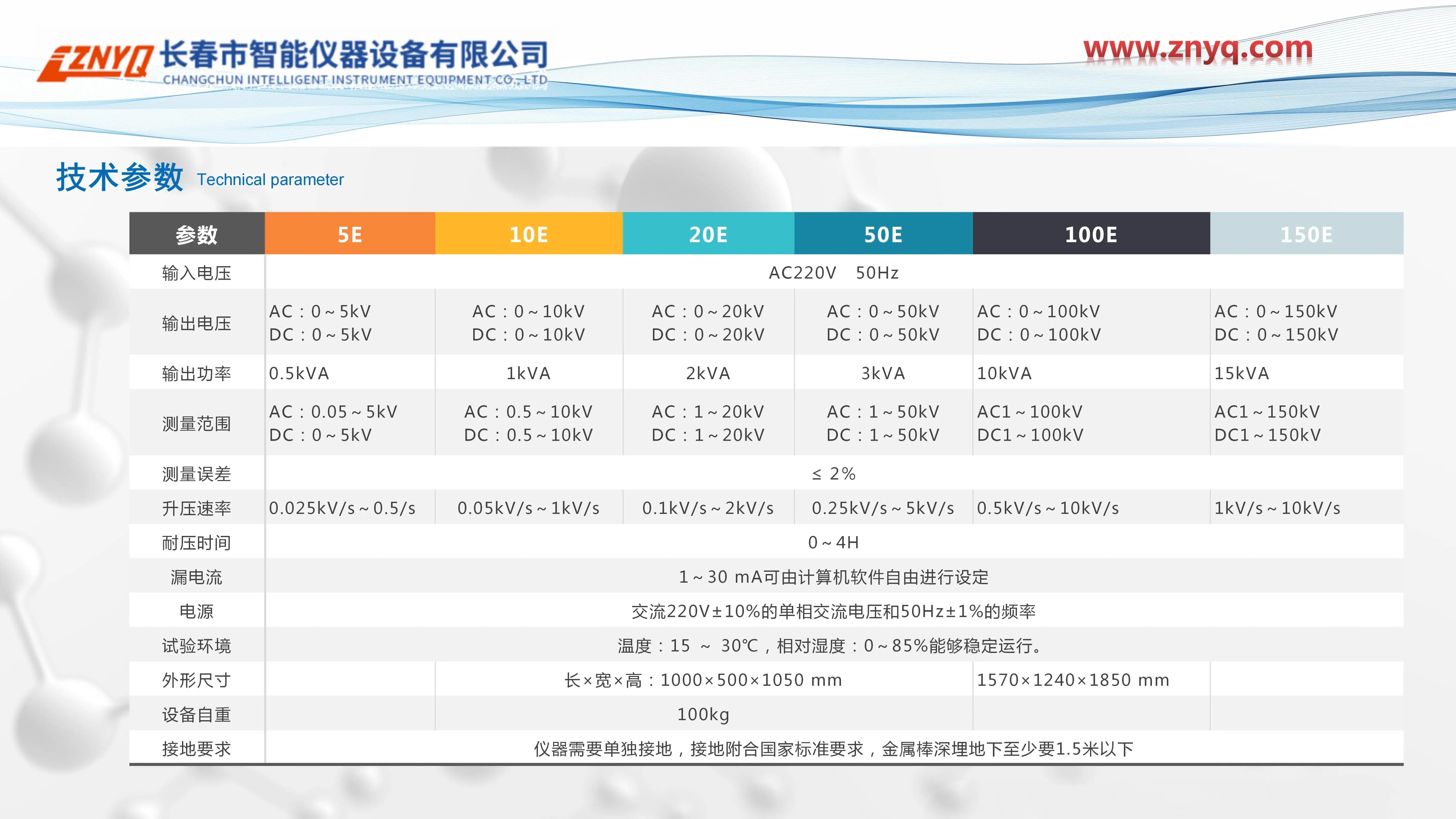

GJW-100KV电压击穿试验仪主要技术指标:

1.输入电压: AC220V 50HZ

2.输出电压: AC: 0~100kV; DC:0~100kV

3.输出功率:10kVA

4.测量误差: < 2%

5.升压速率0.5kV/s~10kV/s

6.耐压时间: 0~4(不击穿的情况下一直稳定保持电压)

7.漏电流: 1~30 mA可由计算机软件自由进行设定

8.电源: 交流220V+10%的单相交流电压和50Hz+1%的频率

9.试验环境: 温度: 15~ 30°C，相对湿度: 0~85%能够稳定运行

10.外形尺寸: 1570x1240x1850 mm

11.设备自重: 约150kg

12. 接地要求:仪器需要单独接地，接地附合国家标准要求，金属棒深埋地下至少要1.5米以下

高压击穿设备安全说明：

1、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注：因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。

3、试验放电装置，随主机为一体化，改进了以往单独配备一根放电杆的功能。

4、该试验设备的电路设有多项保护措施，主要有：过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。

四级高压安全断电控制：

①总电源开关

②漏电保护开关

③调压器复位开关

④试验箱门安全开关
