击穿强度试验仪 耐电压测试仪主要适用于固体绝缘材料如电线套管、树脂和胶、漫渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试，电压击穿强度试验仪采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

耐电压测试仪主要适用于固体绝缘材料如电线套管、树脂和胶、漫渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试，电压击穿强度试验仪采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

耐电压测试仪主要技术指标:

1. 输入电压: AC220V   50Hz

2. 输出电压:AC：0～100kV； DC：0～100kV

3. 输出功率: 10kVA

4. 测量范围: AC：1～100kV； DC：0～100kV

5. 测量误差: ≤ 1％F.S

6. 升压速率:0.02kV/s～10kV/s

7. 耐压时间:0～4h(空载耐压)

8. 漏电流: 1～60 mA可由触屏自由进行设定

9. 电源:交流220V±10%的单相交流电压和50Hz±1%的频率

10. 试验环境:温度：15 ～ 30℃，相对湿度：30%～65%能够稳定运行

11. 外形尺寸: 长×宽×高：1600×1100×1700 mm

12. 设备自重: 300kg

13. 接地要求: 仪器需要单独接地，接地附合国家标准要求，金属棒深埋地下至少要1.5米以下

功能特点

1.由设备本身触摸屏及控制面板进行操作控制，如不需要进行曲线分析，可不配备计算机。

2.如需进行曲线分析，可配备计算机，只进行数据及曲线记录功能，不进行设备控制，避免了试验人员在计算机和设备间交替操作，更人性化。

3.设备具有试验参数记忆功能，相同试验条件不需要每次试验都进行设置，且断电仍会记忆最后一次试验设置参数。

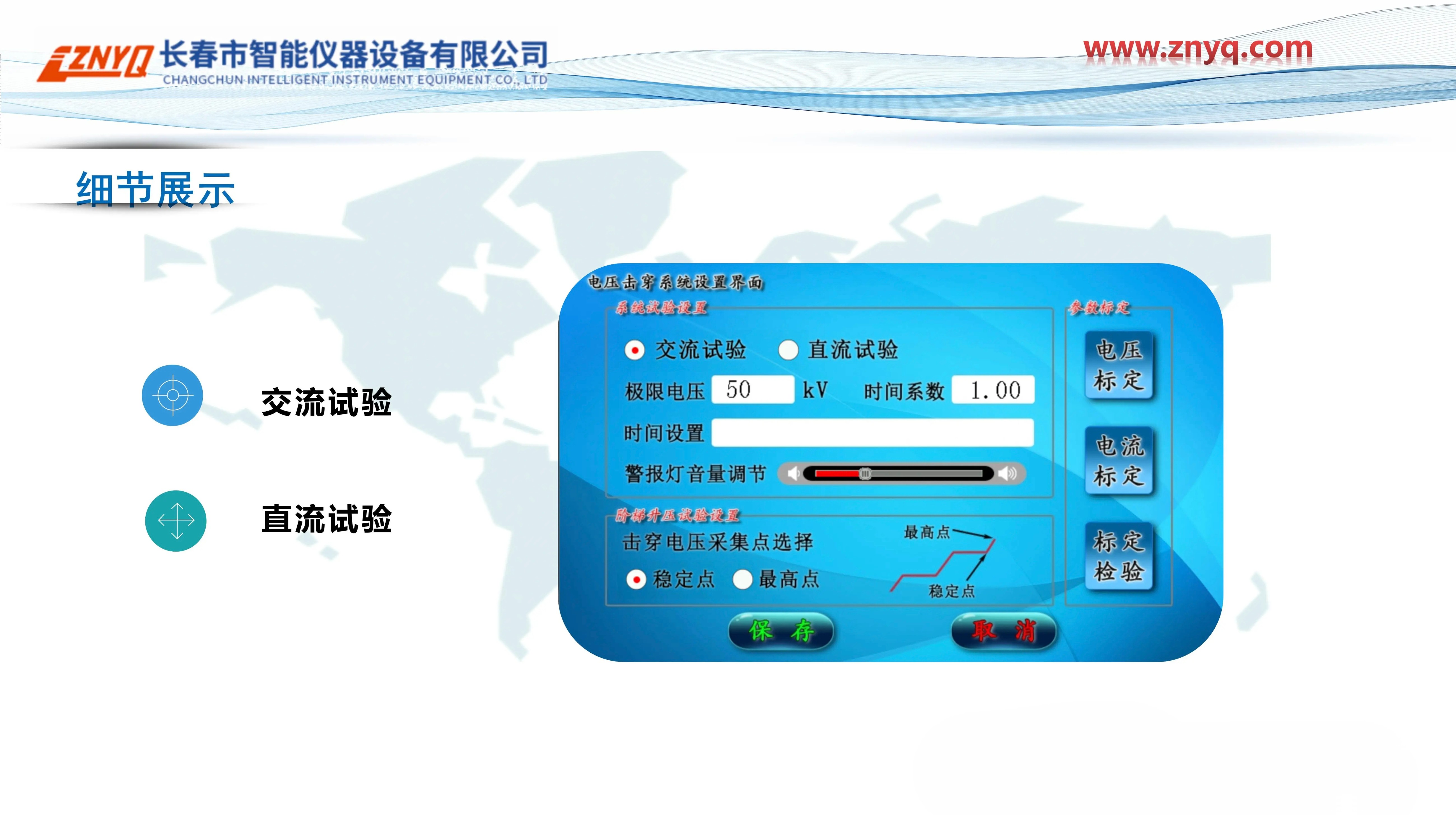

4.试验界面简单明了，且配有示意曲线说明，参数不同，曲线走势不同，方便理解。

5.控制面板简洁，功能标注明确，操作简单。

6.可记录并同时显示10次试验记录，方便试验数据的对比分析。且可以随时舍弃不理想的任意一组数据。

7.增加了U盘下载功能，可以将设备中的试验记录直接下载到U盘中。

8.如配备计算机，可生成详细的试验报告单，包括每一组具体信息，多组综合信息，及曲线。

9.设备试验界面采用仪表盘及数字同时且实时显示的方式，更方便试验过程的观看。

10.设备具有安全警告提示，在未关闭试验箱门时试验无法开始，且会弹出警告，在满度（即：高压变压器无输出）时会弹出警告，且试验过程中如果开门，试验会自动结束。

11.采用蓝牙数据传输，解决由于有隔离墙阻挡穿墙过线的麻烦和远距离操作安全可靠；

12.设备配有三色报警灯，绿灯亮时表示箱门关闭良好可以开始试验，黄灯亮时表示试验箱门打开，此时可进行试样更换。红灯亮时表示高压大于0.5KV，此时不要开箱门。直流试验结束放电过程警报灯会闪烁且报警。（总结：绿灯箱门关闭良好，黄灯开门小心操作，红灯有高压）
