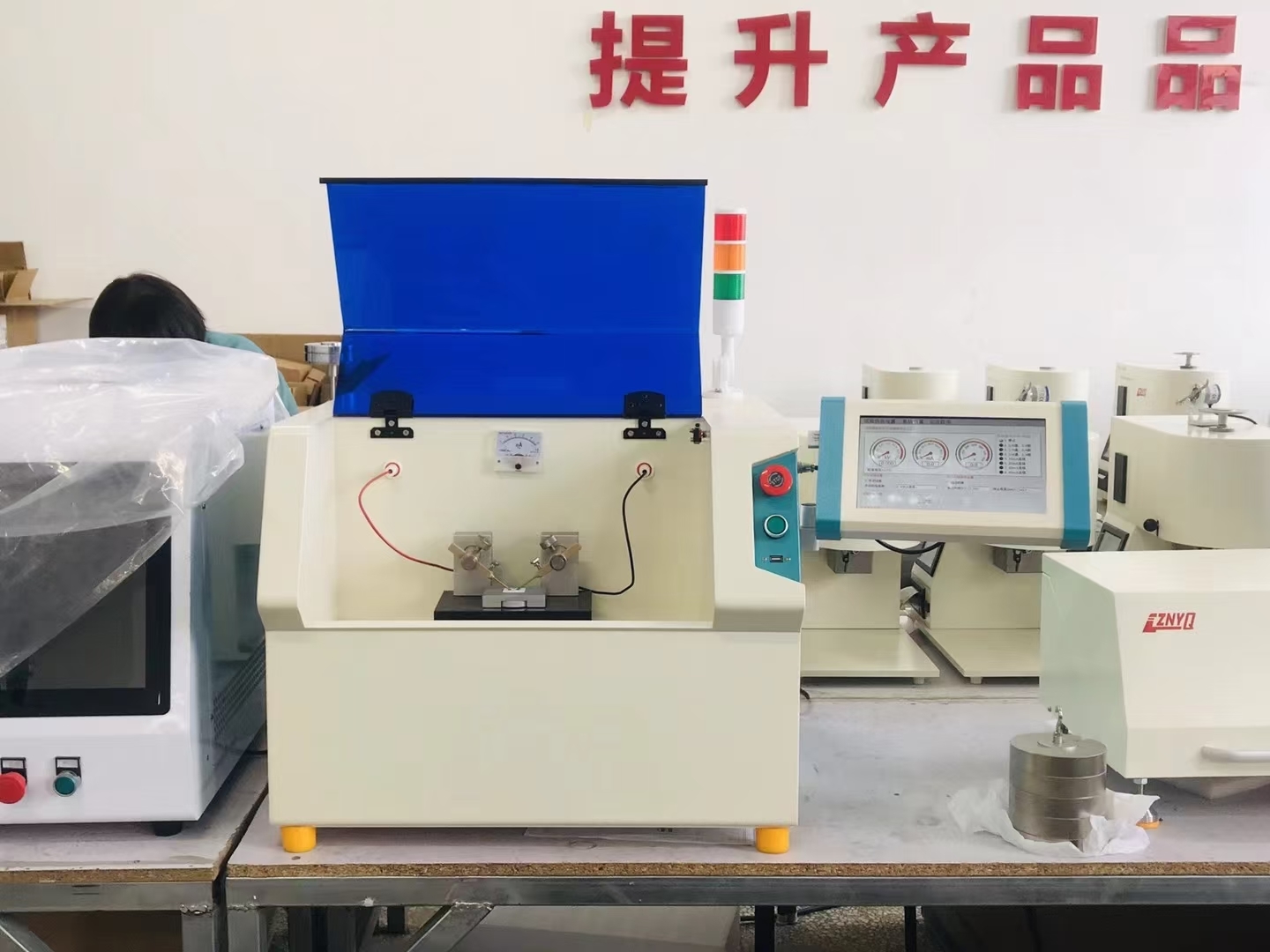

绝缘材料耐电弧试验仪是专门为电气绝绿材料测试面开发的高精密设备，适于用于电气绝缘材料、塑料，、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料的耐电弧性能评定，也可应用于产品检测以及新材料电学性能研究用途。

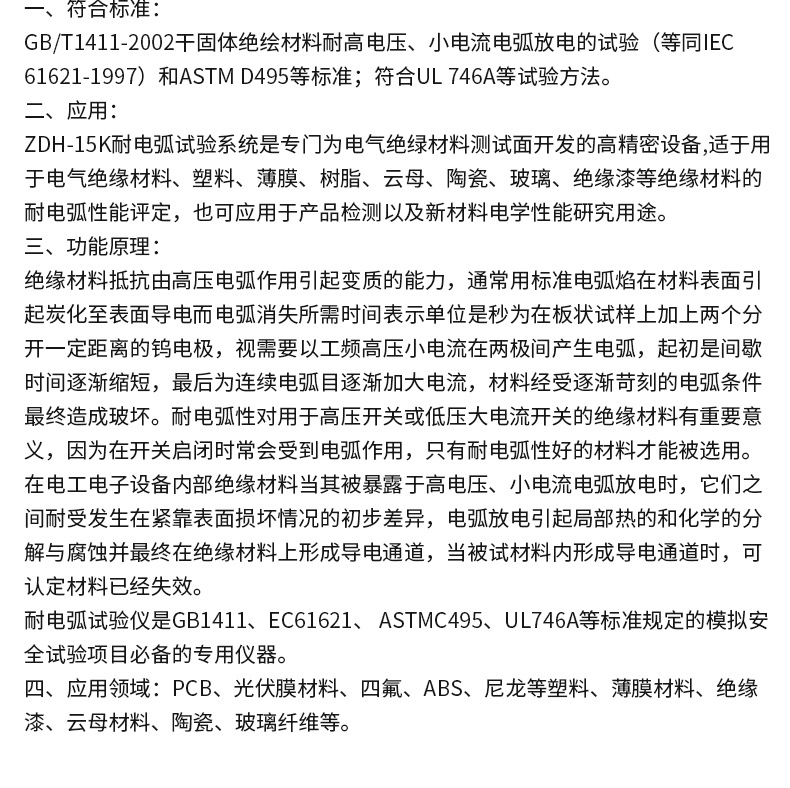

一、绝缘材料耐电弧试验仪符合标准：

GB/T1411-2002干固体绝缘材料耐高电压、小电流电弧放电的试验（等同IEC  61621-1997）和ASTM D495等标准；符合UL 746A等试验方法。

二、应用：

NDH-15K是专门为电气绝绿材料测试面开发的高精密设备，适于用于电气绝缘材料、塑料，、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料的耐电弧性能评定，也可应用于产品检测以及新材料电学性能研究用途。

三、绝缘材料耐电弧试验仪功能原理：

绝缘材料抵抗由高压电弧作用引起变质的能力，通常用标准电弧焰在材料表面引起炭化至表面导电而电弧消失所需时间表示单位是秒为在板状试样上加上两个分开一定距离的钨电极，视需要以工频高压小电流在两极间产生电弧，起初是间歇时间逐渐缩短，最后为连续电弧且逐渐加大电流，材料经受逐渐苛刻的电弧条件最终造成玻坏。耐电弧性对用于高压开关或低压大电流开关的绝缘材料有重要意义，因为在开关启闭时常会受到电弧作用，只有耐电弧性好的材料才能被选用。

在电工电子设备内部绝缘材料当其被暴露于高电压、小电流电弧放电时，它们之间耐受发生在紧靠表面损坏情况的初步差异，电弧放电引起局部热的和化学的分解与腐蚀并最终在绝缘材料上形成导电通道，当被试材料内形成导电通道时，可认定材料已经失效。

是GB1411、IEC61621、ASTMC495、UL746A等标准规定的模拟安全试验项目的专用仪器。

是根据下图标准要求的电气原理图及电极所构成。

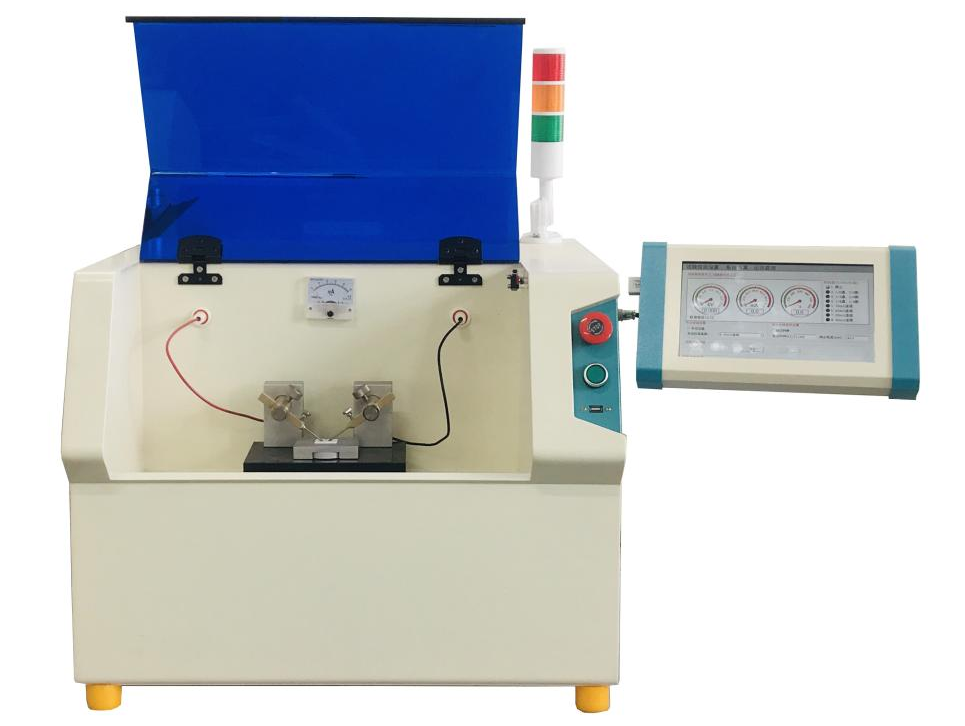

结构与组成：

本系统由两部分组成：

（1）控制部分。下部为操作系统，内装电气控制系统，通过选择程序（IEC或ASTM）可自动进行试验，并数显各试验过程和结果，试验的启动、停止，击穿和跳闸保护，试验终止的判断等。

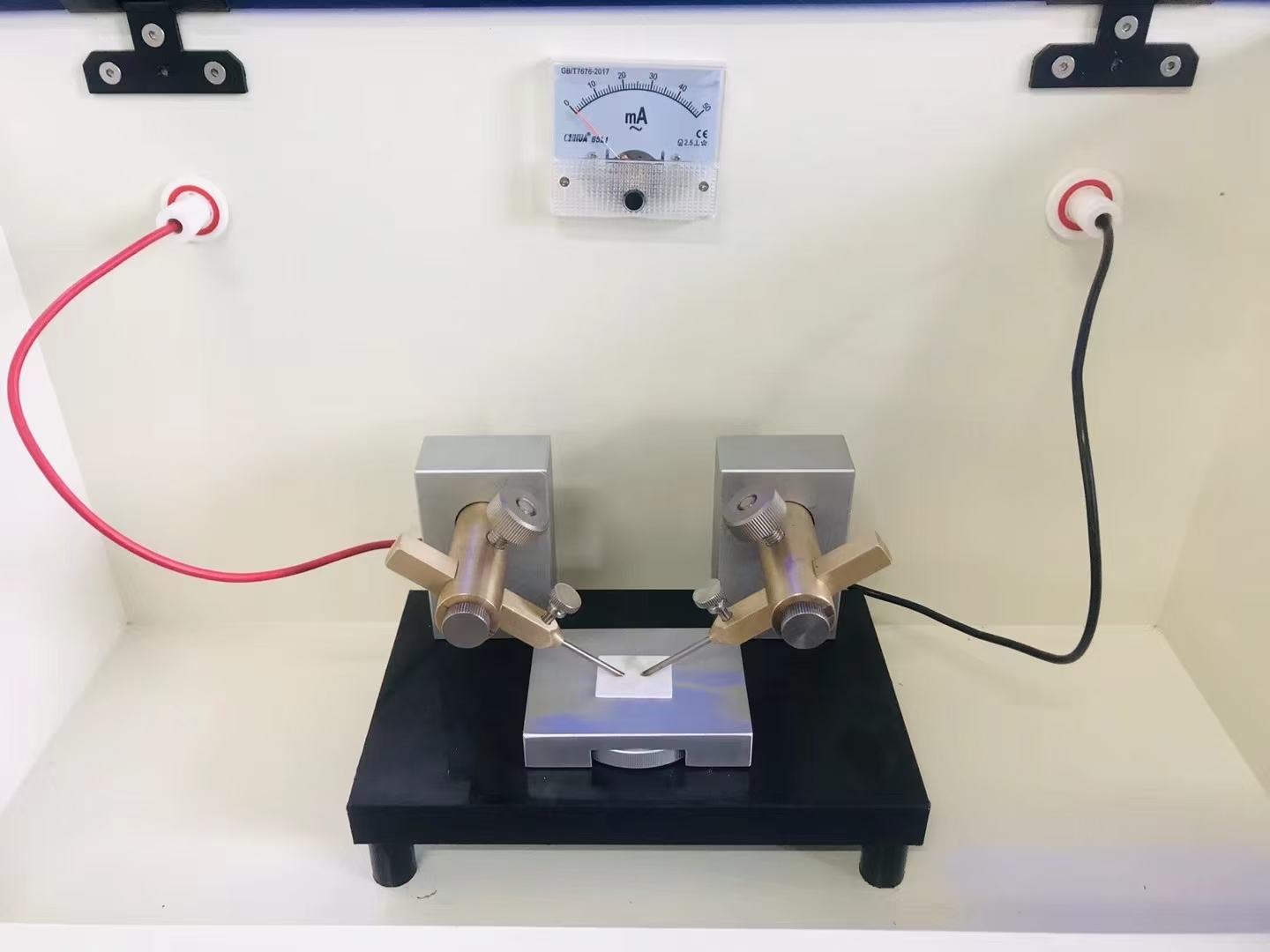

（2）高压试验部分。由电极系统组成。

电极材质为钨棒，直径2.4mm±0.05mm。

椭圆压头表面与轴线夹角为30°±1°。

被施加0.5N±0.05N的力静置于试样上。

两电极水平方向倾斜35°±1°（轴间夹角为110°±2°）。

两压头间隔（6.35±0.1）mm（IEC） （6.0±0.1）mm（ASTM）。

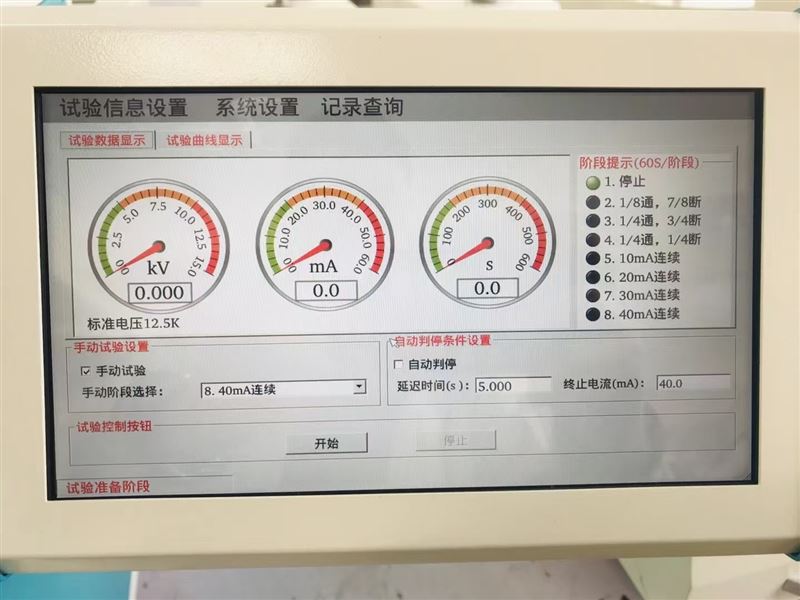

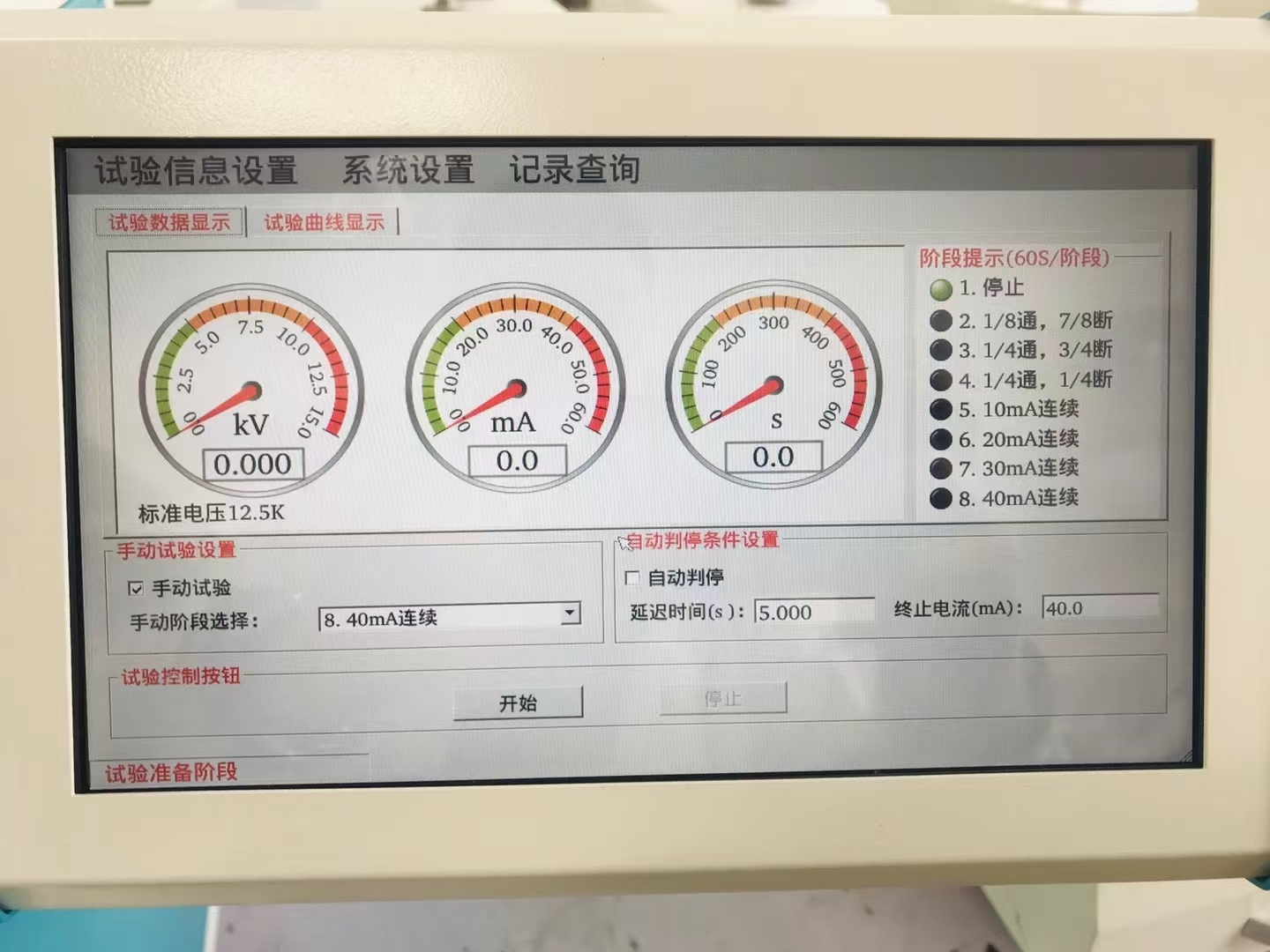

本产品采用单片机和触摸屏控制，自动化程度高，能自动稳压。

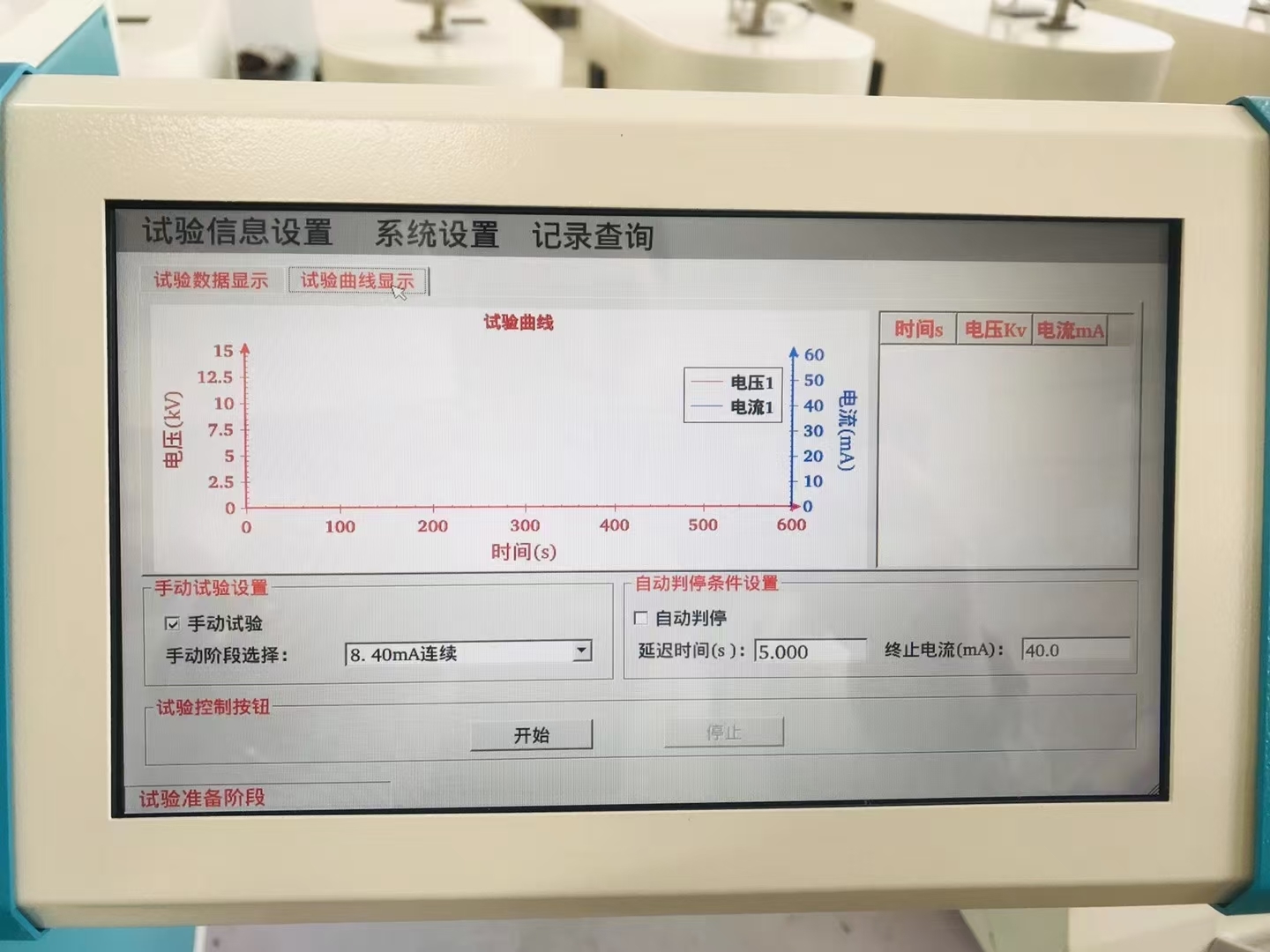

自动切换执行程序，自动描绘运行曲线，测量实时电压和电流，计时试验时间。

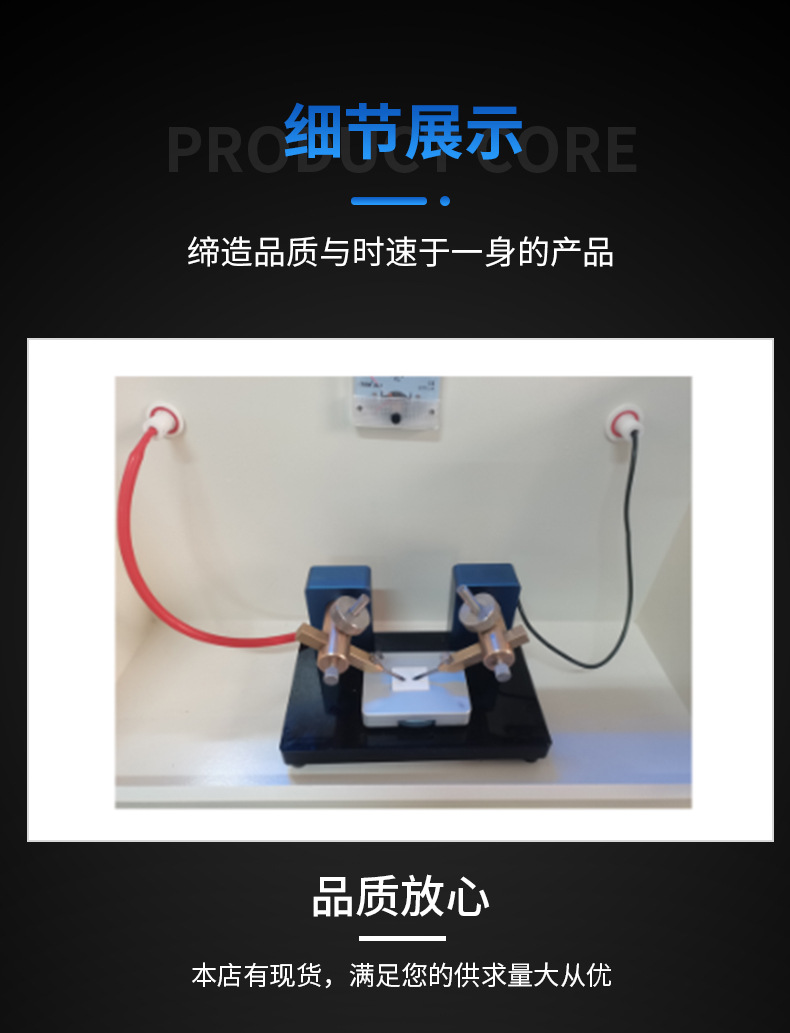

电极系统仿德国进口电极，角度、间隙校准方便、快捷、高效，重复性好，精度高。

数据测量采用高精密、高速转换芯片，转换速度快，测量精度高，抗干扰能力强。

在关闭防护罩情况下，施加电压并通过可变电阻器R10，R20，R30及R40调节电流，从而观察试样是否形成导电通道。见图 1的R10、R20、R30、R40。

四、应用领域：

PCB

光伏膜材料

四氟、ABS、尼龙等塑料

薄膜材料

绝缘漆

云母材料

陶瓷、玻璃纤维等

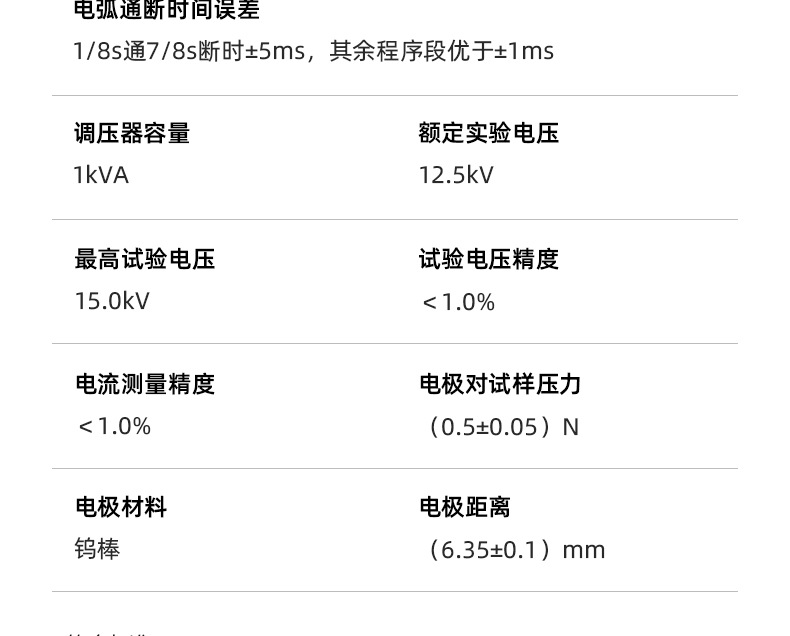

五、设备参数：

1 电弧通断时间误差：所有程序段优于±1ms

2 调压器容量：1kVA

3 额定试验电压：12.5kV

最高试验电压：15kV

4 试验电压精度：＜1.5%

5 电流测量精度：＜1.5%

6 电极对试样压力：（0.5±0.05）N

7 电极材料：钨棒

8 电极距离：（6.35±0.1）mm（IEC）（6.0±0.1）mm（ASTM）

9 使用环境温度：（23±2）℃

10 使用环境湿度：（50±5）%

11 电源：220V±5%  50Hz  10A

12 设备重量：58kg 包装后重量：80kg

13 设备尺寸：（长*宽*高）670*660*590mm 包装后尺寸：780*770*830mm
